流控提供的重要管道安全功能

油气应用中流控在哪里

流控即管理工业应用中的液体和气体,驱动器是控制油气操作中临界点阀门的设备关键项流控设备遍及石油和天然气内所有三大区/区:上游、中游和下游管道归中流操作范围,将油气从一个地方移到另一个地方在当前能源气候中,管道仍然是从北美和中东向欧洲和亚洲高需求市场输送天然气的基本工具。对天然气的需求基本恢复到广度前水平,预测全球2030年之前将继续上升中流基础设施因此必须继续高效可靠运维包括能确保安全功能和油气高效流出产区到需要区

启动程序提供非人工操作自动化他们必须承受严酷环境和极端条件,通常需要防爆危险定位认证运算符根据不同需求选择不同的驱动器,如受控介质、位置、阀门大小、可用电源和运行频率油气内部,驱动器可操作各种应用,如井口、油罐场、加工厂、燃料终端、计量滑动和管道等提供日常流控安全函数电动驱动器在油气操作中特别有价值,因为它们操作期间不释放或喷气,帮助努力减少对环境的影响流动电动器,水力驱动器、充气驱动器或电水驱动器,仍常用于油气内部

边远环境操作

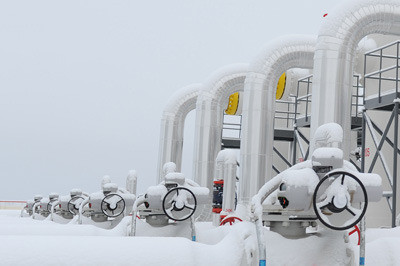

流控技术演进以确保精确、有效可靠激活,即使在管道经常运行的极端环境也是如此油气管道自然传输物量 遍历数百千里往往意味着它们横跨边远和极端地区(包括沙漠、山地、森林和冷冻地形),使它们难以进入。它们在极端温度(极热和极冷)和沿海位置(极易腐蚀)上操作管道阀门,使其暴露于各种环境冲击中。异常环境中的valve操作提出了清晰挑战,这些高难度位置需要流控高可靠性和强健性中流油气作业偏偏偏偏点挑战需要创新工程解决方案,使管道启动者高效安全操作这些情况中最有效启动者必须提供最高程度的环境保护Rotork电动驱动器双密封终端包厢,防止环境水灰入侵,满足IP66/68标准环境温度范围为-50至+70摄氏度(-58至+158摄氏度),最极端温度IQ范围(多转半转)认证下至-61摄氏度传统上,极低温度流控设备安装加热器并用以防止冷凝影响内部电子创新设计意指某些现代电动启动器可不依赖外部加热器操作,消除向每个加热器提供额外电源的需要并减少总电耗

安全关注由紧急关机和故障安全函数处理

特别是在边远(常常无人操作)地点操作时,启动者阻塞油气流的能力至关重要。操作符总是请求启动程序提供故障安全或紧急停机功能油气的持续流可产生环境后果,例如对野生动物和自然栖息地的影响经济方面也有影响这可能是运算符因产品损耗和名声受损以及对当地经济的负面影响流经管道的天然气或石油如果不以正确方式处理就可能危险安全应该是管道操作符头号考量启动者提供有效关机选项后,作用减少或消除,阻塞气流或油流过程可安全控制

电水驱动器将水力操作速度和弹性与电动驱动器的方便控制益惠结合在一起从安全角度讲,使用简单可靠的机械弹簧提供安全故障阀门控制RotorkSkilmatic等导出器在ESD信号丢失和/或电源损耗时可免故障可几秒关闭阀门它可以确保流程安全运行状态停止,避免安全问题和货币后果安全关键应用如管道中,此功能至关重要举例说,安装滑动电工为中国两条新建管道提供ESD功能管道从孟加拉湾近海田带油气进华启动者操作远程关闭vales(ROSOV)隔离管道段发生紧急情况。 在印度南部一条管道上安装滑动器提供安全临界故障安全职责选择这些产品是因为SIL3认证要求和高叉输出允许使用大型阀门工作

流动电动电动器也常在管道上具体说明,因为管道中的气有时可能是驱动器唯一可用动机起动器充电充电或流水常有故障安全性能、高压推力并快速动作Spring-Rive充气驱动器提供简单可靠方法实现故障安全操作大型驱动器如RotorkGP范围常用于安全作用80多台驱动器安装在印度天然气局拥有的管道上(“Kochi-Koottanad-Bangalore-Mangalore管道”)提供安全功能控制管道长球阀 管道长带天然气流动电动器常存LNG应用驱动器将气体转换为液压,安装在委内瑞拉北部低温管道上,在各站点间运输气体和液化液化液化液化液化液化液化液化液化液化液化液化液化液化液化液化液化气Rotork驱动器控制管道上的球阀并提供基本 ESD功能外围系统也发现流电驱动器,例如压缩站保持可预测的管道流并保持网络压力水平

安全控件带电池选项

管道操作安全需求清晰交替电源或不可靠电源操作者如何保证这一基本安全功能?答案是电池电流控制可使用昂贵外部电池,但更好的解决办法是驱动器内积分电池这对于边远或无人网站特别相关提供故障安全选项并增强远程位置操作弹性的解决方案是罗托克IQT半转关闭电池设计此程序是为了满足停电后继续操作的要求,如果需要(直到电池充电用完)或当停电时安全截停进程shutdown电池提供IQT开机功能,并增加故障安全性、故障闭合性、故障开机或停机功能等功能流程安全运行状态结束,避免安全性问题并避免因失去控制而失去控制所导致的货币后果正常操作恢复远程管道站即为使用实例,该站靠太阳能运行并暂时断电。冷冻条件操作方式 工程创新方式 提高管道应用可靠性 需要流控管道在这些极端或边远环境中日益被发现,因此技术需要以这种方式快速进化,以确保持续有效可靠激活

管道监控

流控制技术在监测管道的健康、效率和生产率方面发挥着重要作用。隔离远程管道破解可确保管道操作继续高效安全

Rotork电子线破解设备可安装或远程操作技术提供管道中断早期检测(通过持续监控管道压力动态)并启动启动器运动到预定义紧急位置快速识别并方便隔离管道断裂段,然后发送系统其余部分状况数据分线破解设备与启动器(通常是流力驱动器,使用管道气作为动机电源)并用时,可帮助减少因泄漏对设备和环境的破坏线断线设备克服长距离运输油气作业挑战ELB检测基于滴速率和收速率以及高低压限值使用和所得益实例之一是一个项目,ELB单元与中国天然气管道阀面流电驱动器合并操作者从快速关闭适当阀门和问题产生时隔离的能力中受益

结论

管道是中流油气操作的关键构件需要流控制技术操作阀门启动器提供多于日常控制提供关键安全功能并可在紧急情况下关闭操作边远和极端风景管道中特别需要这一点,这些管道往往无人接送和荒凉。油气管道驱动器强可靠意味着操作者可依赖它们提供高效安全可靠流控
